运动控制之--摆盘机

一、运动控制核心组件

1. 驱动单元

• 伺服电机：选用高响应伺服电机（如三菱J4系列），确保摆盘速度≥120次/分钟，重复定位精度±0.02mm。

• 减速机：搭配精密行星减速机（速比1:10~1:50），提升扭矩输出与运动平稳性。

2. 执行机构

• 机械臂/吸盘：多轴联动（4~6轴），支持XYZ直角坐标或SCARA结构，适应不同物料形状（如电子元件、食品）。

• 末端工具：气动吸盘（真空度-80kPa）或柔性夹爪，防物料损伤（如芯片表面划痕）。

3. 传感反馈

• 视觉定位：集成工业相机（500万像素以上），实现物料位置纠偏（±0.1mm）与姿态识别。

• 力觉反馈：压力传感器（量程0~10N）实时监测抓取力度，防止过压或滑落。

二、控制算法与策略

1. 路径规划

• S曲线加减速：优化运动轨迹平滑性，减少机械冲击（如摆盘机启停抖动）。

• 避障算法：基于A*或RRT算法动态调整路径，避免与周边设备干涉。

2. 同步控制

• 多轴协同：通过EtherCAT总线实现伺服轴同步（抖动≤±0.01mm），提升摆盘效率。

• 视觉-运动闭环：视觉定位数据实时反馈至PLC，动态修正抓取位置（响应时间≤50ms）。

3. 自适应调整

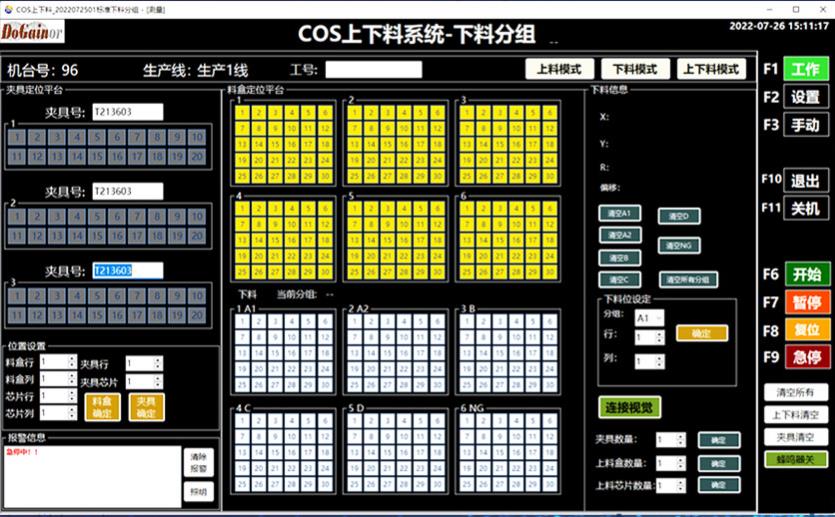

• 物料兼容性：预设多种物料参数库（尺寸、重量），自动切换抓取策略（如吸盘数量调整）。

• 故障恢复：断点续摆功能，意外停机后自动定位未完成工位，减少物料浪费。

三、典型应用场景

1. 电子元件摆盘

• 高精度需求：芯片、磁环等微型元件（尺寸≤1mm）的阵列排布，精度要求±0.05mm。

• 洁净环境适配：无尘车间设计（Class 100级），防静电处理。

2. 食品摆盘

• 柔性操作：馒头、面包等易变形食品的抓取，力度控制≤2N，避免表面压痕。

• 卫生标准：食品级材料（不锈钢+硅胶），支持CIP清洗。

四、优化方向

1. 智能化升级

• AI视觉：深度学习算法识别物料缺陷（如电子元件引脚变形），自动分拣不良品。

• 数字孪生：通过虚拟调试优化运动参数，缩短现场调试周期30%。

2. 能效管理

• 节能模式：空闲时段自动降低伺服待机功耗（≤10W），年省电约15%。

• 寿命预测：基于振动与温度数据，预警关键部件（如导轨、皮带）磨损。

五、典型案例

• 案例1：某电子厂采用SCARA摆盘机，实现0402封装元件摆盘速度150次/分钟，良率提升至99.8%。

• 案例2：食品生产线集成柔性夹爪，适应10种以上面点形状切换，换型时间≤3分钟。
